全網型IP中央監控系統

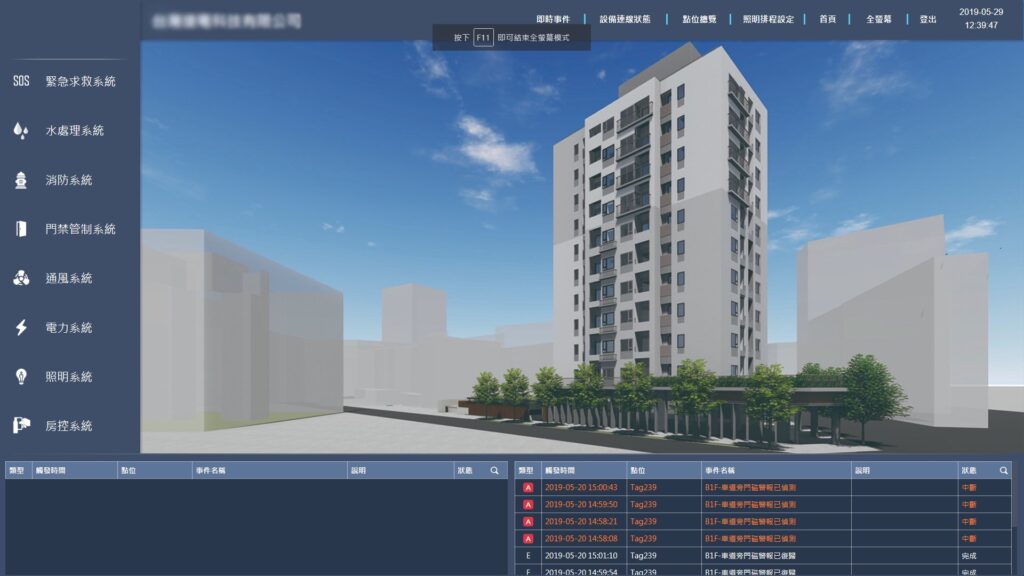

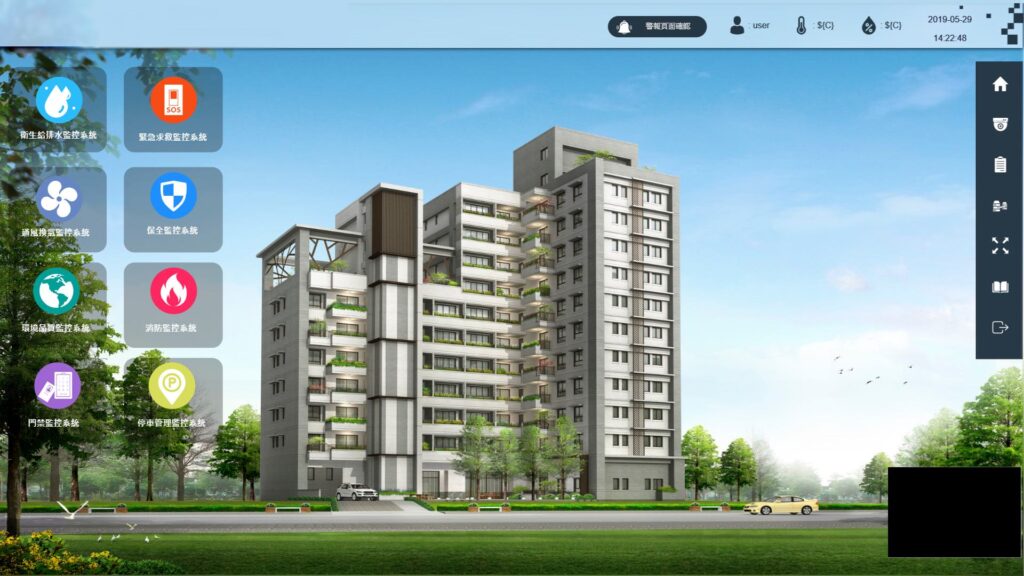

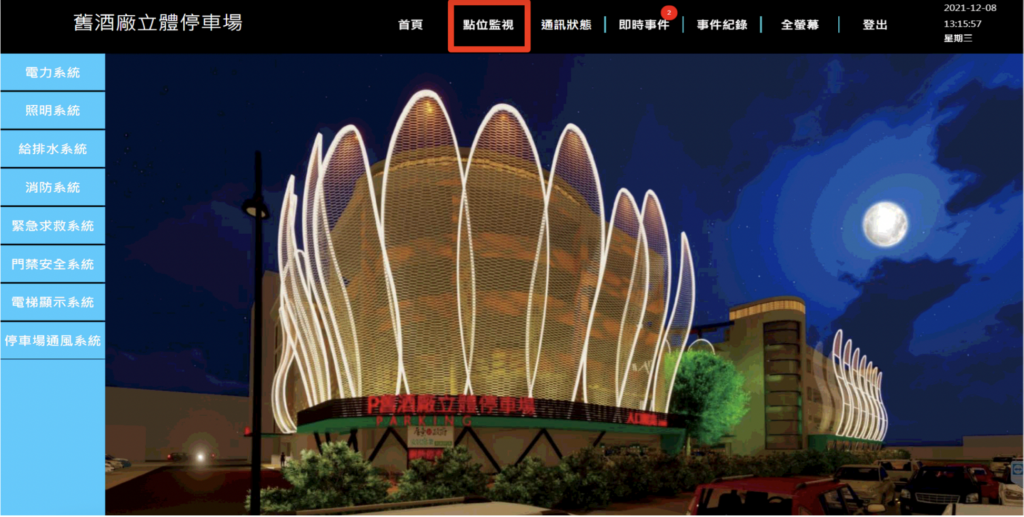

動畫圖控介面 UI 最容易操作
後台中文網頁管理作業同時支援多管理台

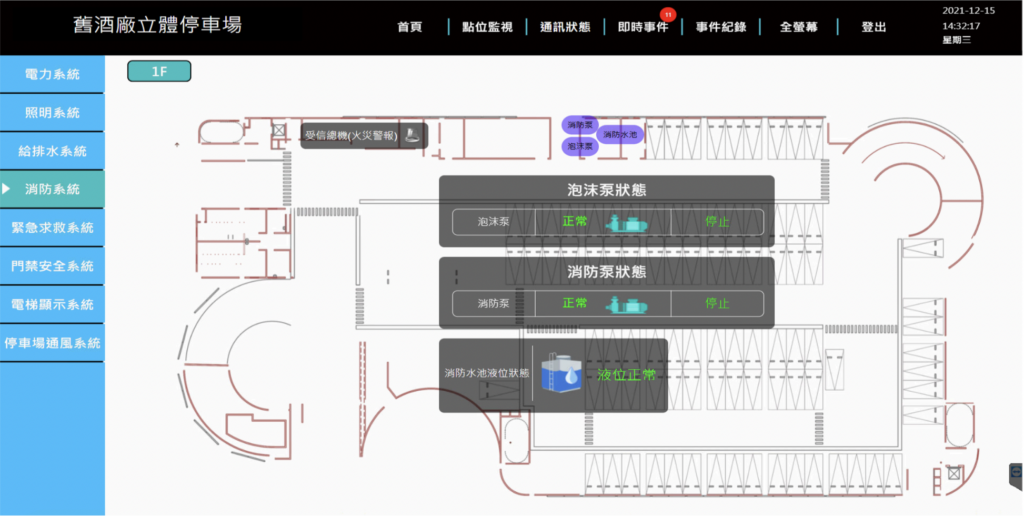

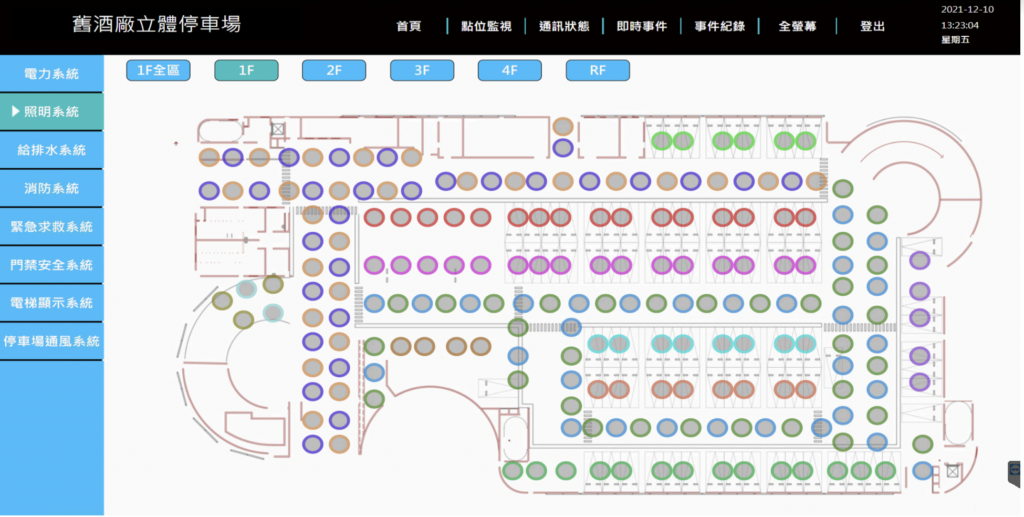

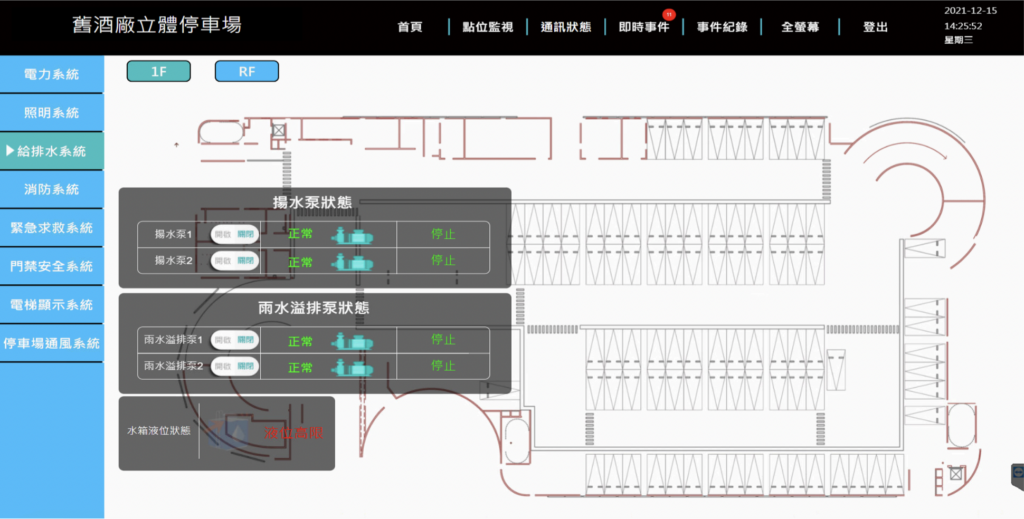

VBELL ITS-3000中央監控系統軟體,採用全網頁管理架構,可以與智慧建築內各項子系統整合連線,影視對講機、人臉門禁系統、CCTV系統、停車場車牌辨識系統、掛號信包裹信件通知,雲端對講機系統、二線控燈控控制器、節能智慧電表控制器,揚水污水感應、樓層控制門禁系統。

VBell 中央圖控系統的特色:

  •  綠色軟體設計:主程式、資料庫、網頁伺服器及所有運行監系統所需的元件皆封裝在同一個資料夾內,無需一般的安裝步驟,解壓縮主程式資料夾即可完成安裝,壓縮主程式資料即可將整個系統備份起來,能夠降低備份、移植及管理專案的成本。
  •  支援多國語系:內建英文及中文語系,修改設定值即可切換語系。
  •  全網頁式操作:基於HTML5技術開發,能夠在Android、iOS、Linux及Windows的內建瀏覽器上設定點位、編輯圖面及執行監控作業。

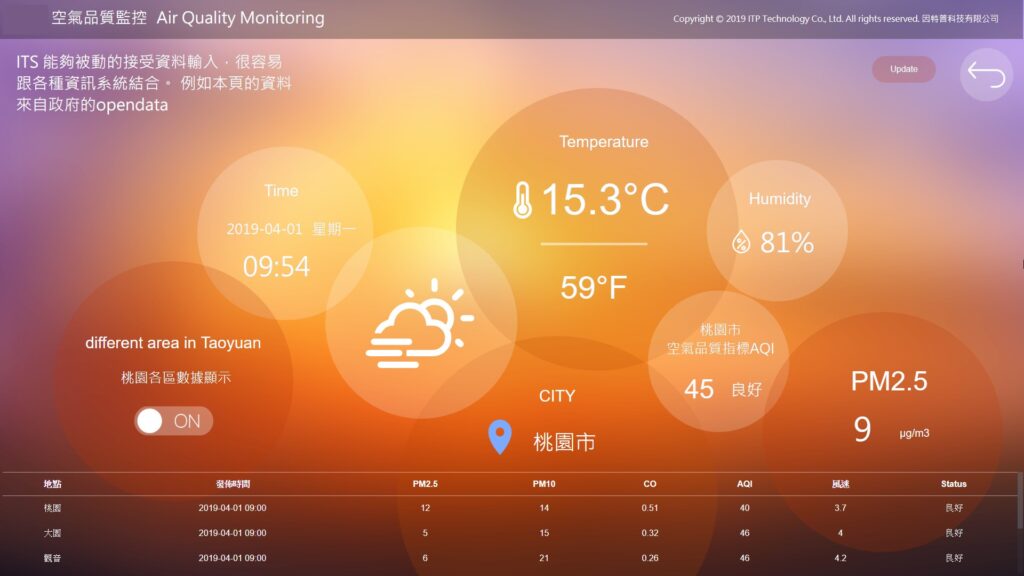

  • 同時支援分散式及集中式的監控架構:監控程式能夠以集中式架構主動輪詢及下達設備控制命令,同時也能夠採被動模式讓設備透過IoT的MQTT協議將設備量測值送入監控程式,以及下達指令至設備端,設備無需公開的IP位置。
  • 圖面相關的功能規格:
    • 採用HTML5技術開發,打開瀏覽器可輕易達成遠端設定、遠端編輯及遠端執行監控頁。

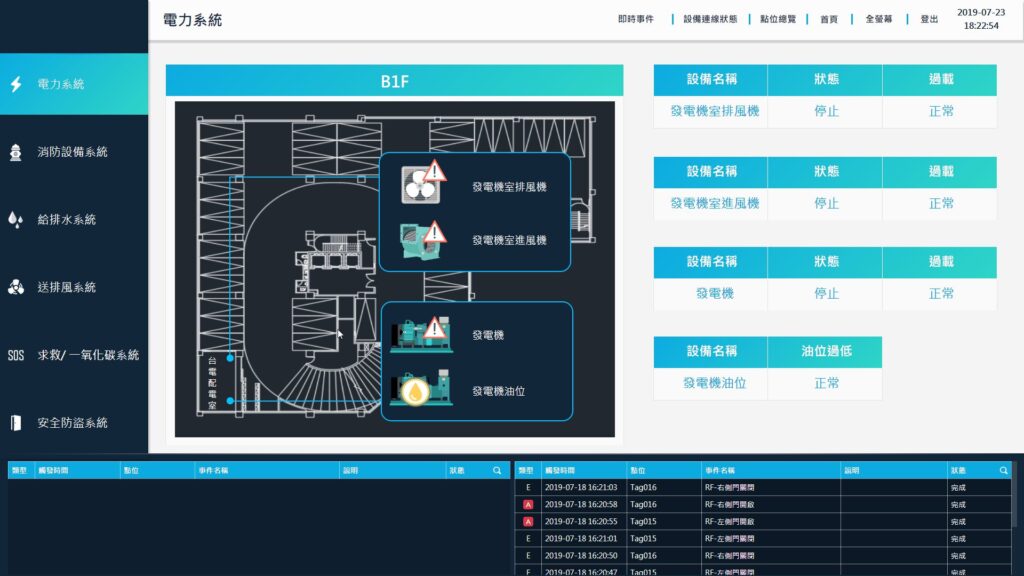

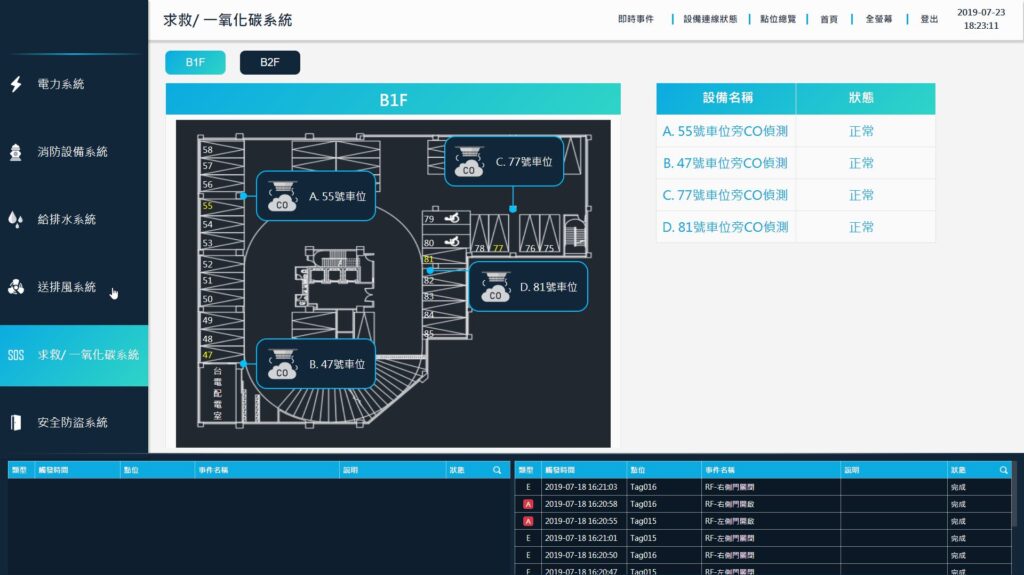

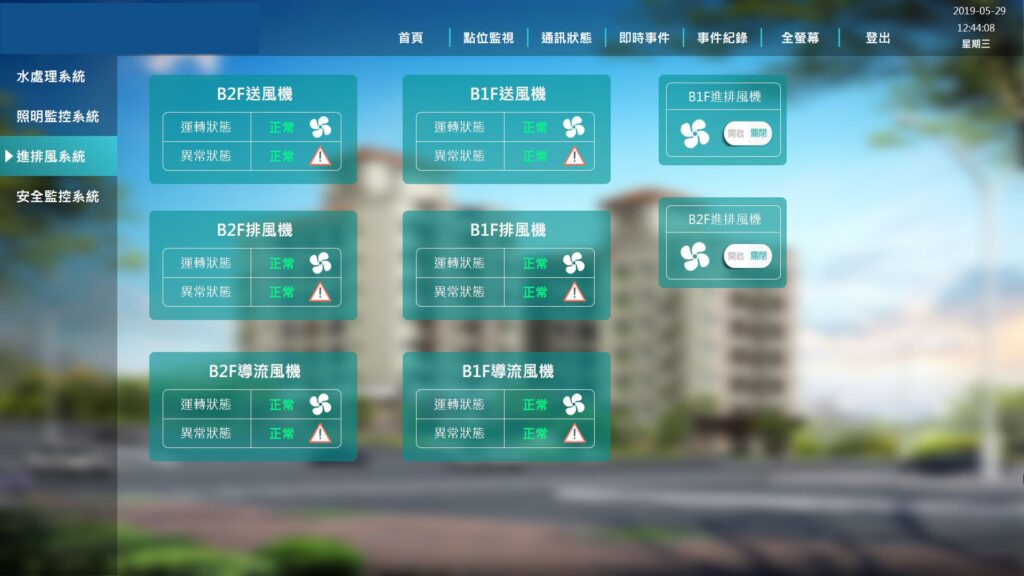

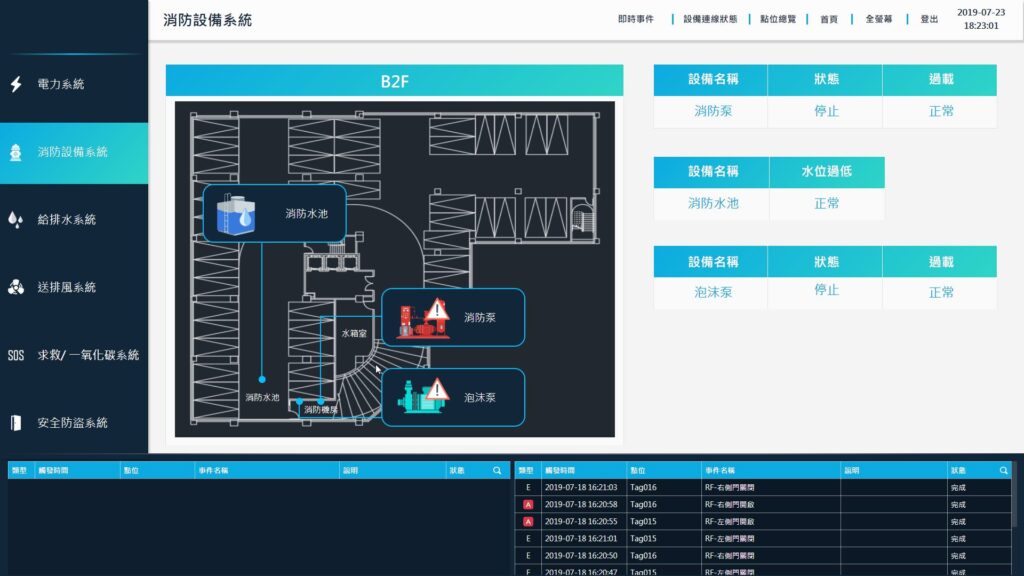

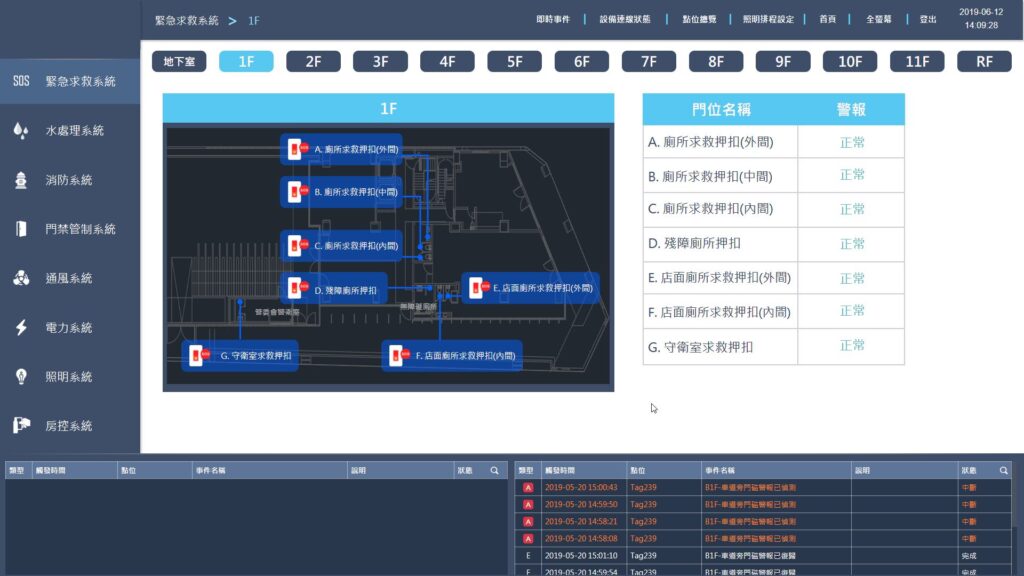

    • 內建WYSIWYG的Web圖面編輯器,打開瀏覽器即可線上即時編輯,編輯時不影響其他子系統的資料回報程序,操作者可自行設計或修改顯示圖像,並可直接在圖上設定監控點或設備在圖形上的位置。

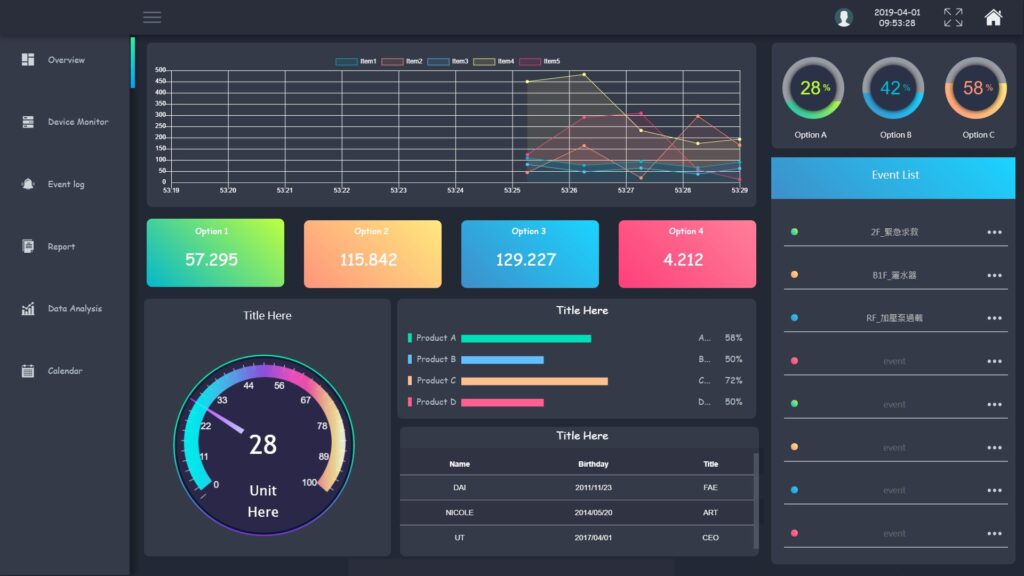

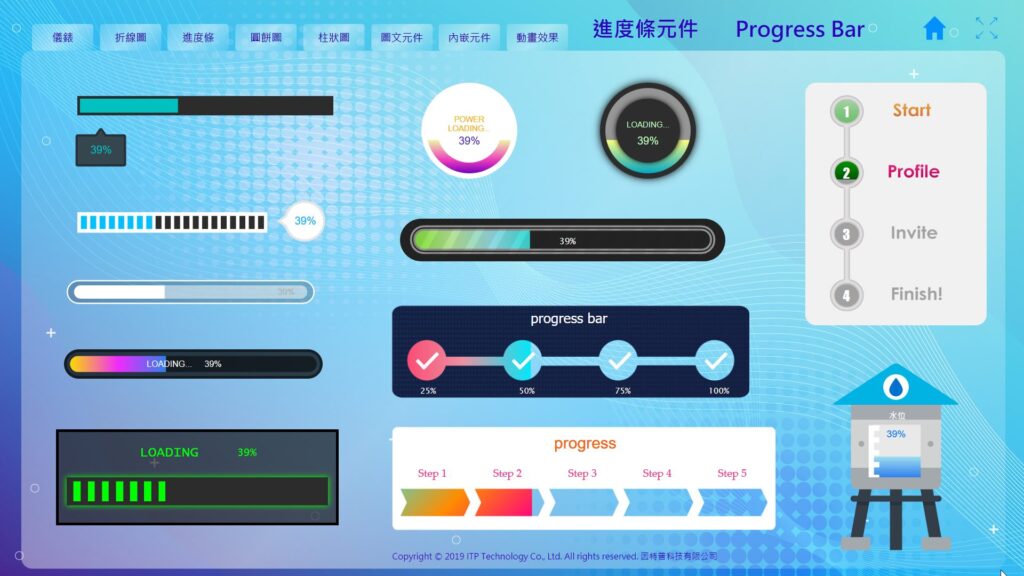

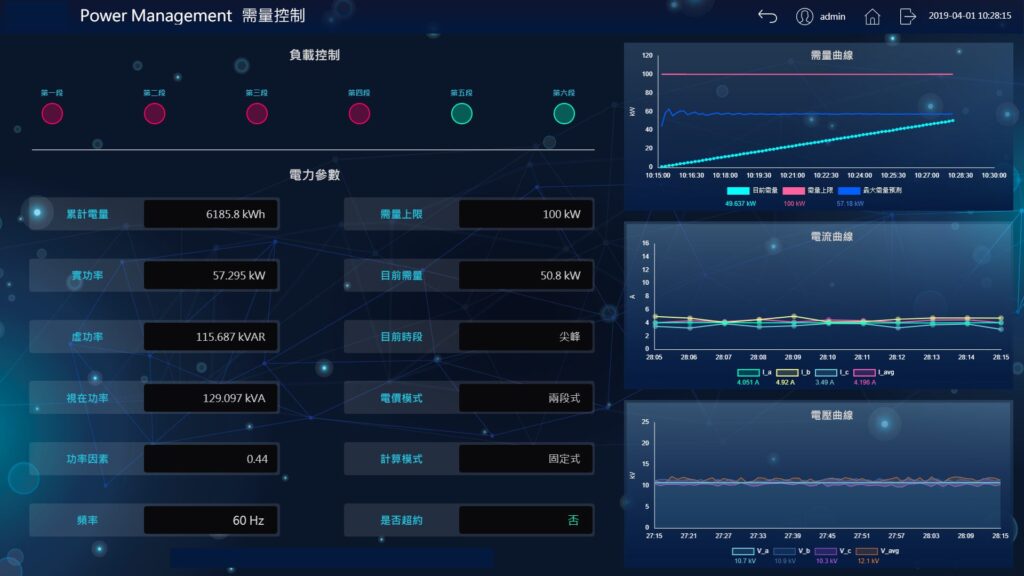

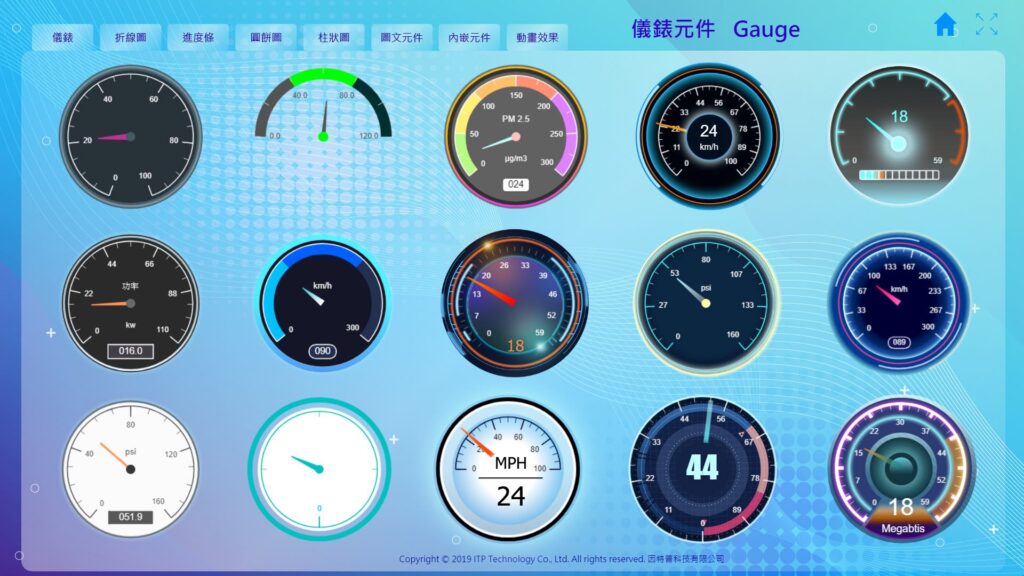

    • 圖面編輯器支援多種內建元件,包含:圖文元件、內嵌元件、儀錶元件、條狀圖、折線圖、圓餅圖、歷史曲線、進度條、表格及排程設定元件等。

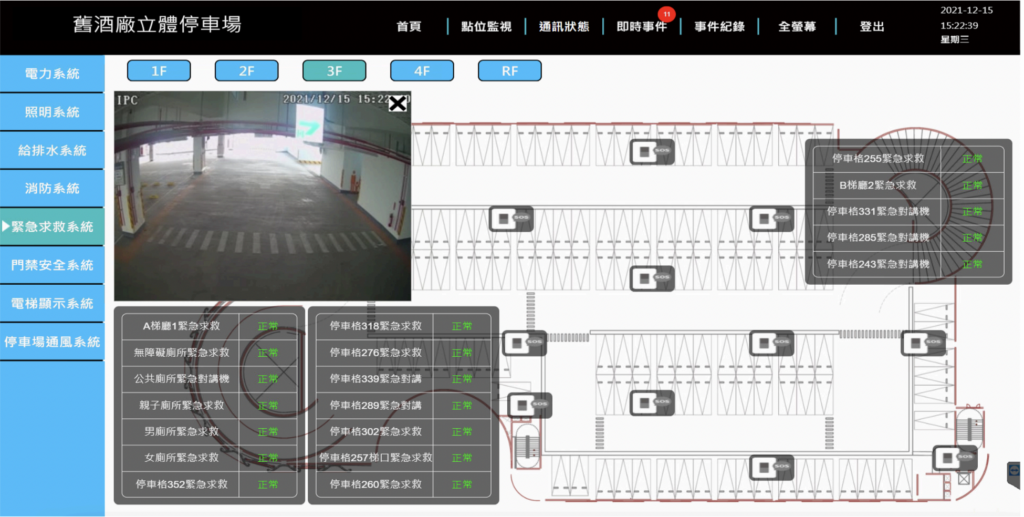

    • 每一個圖面能夠以內嵌元件的方式同時播放2個RTSP影像,並能夠透過按鈕或事件連動更換RTSP的影像來源。
    • 內嵌元件能夠以Iframe的方式嵌入外部的網頁包含Google Map、Youtube及其它網頁式的資訊系統頁面。
    • 提供JavascriptAPI以擴充圖面之功能,能夠讓使用者自訂客戶命令,並在載入圖面、點擊圖面元件時觸發執行。
    • 支援Python動態語言腳本,能夠滿足複雜的流程控制、客制化的報表輸出、客制化的設備驅動而無需修改到核心元件。
    • 支援事件輪播功能。有多個事件發生時,監控頁面會循環撥放事件相關頁面。
  • 事件相關的功能規格
    • 當偵測到事件發生時能夠以跳圖、語音提示、加強圖示及文件、發簡訊、發Email及Line推播或連動外部警示設備的方式通知事件發生。
    • 事件發生時能連動IP CAM拍照並使用Line推播傳送到指定的人員談話群組中。
    • 支援事件警報觸發提醒音效功能,撥放模式可設定為: 不要撥放、僅撥放一次、循環撥放等三種模式。
    • 支援事件警報自動記錄功能,可查詢當前發生中警報及歷史警報紀錄。
  • 通訊及點位相關規格
    • 支援標準Modbus、SNMP、MQTT通訊協定。
    • 支援開放的JSON-RPC整合介面,能夠容易與其他資訊系統平台整合,利於後續擴充及整合應用。
    • 支援階層式使用者權限管理,管理多使用者,由管理者分派權限予使用者,預設支援admin、poweruser及user等三階的權限。
    • 支援門禁卡機、攝影機、對講機及各式具有開放介面設備的連接,並協調各系統間的事件連動及邏輯控制。
    • 點位表及事件表能夠匯出為CSV檔案,並提供匯入監控程式的功能,以提供多樣的點位設定方式。
    • 支援外部的點位表、外部點位表中能夠定義讀卡機、室內對講機、機房設備及IoT設值的點位及其屬性,並能夠匯入圖控程式中快速建立點位。
  • 資料蒐集與報表相關規格
    • 資料記錄能夠提供表格及圖表式的查詢方法,能夠指定時間區間以調閱歷史的資料記錄,並能夠匯出CSV檔案格式,以方便二級處理。
    • 能夠支援各品牌的開放式資料庫,包含SQLite3、MySQL、MariaDB及PostgreSQL,能夠依案場屬性制定最佳效能的資料庫系統。
    • 每一個歷史曲線能夠同時顯示12筆點位資料,能夠透過按鈕向前搜尋或向後搜尋指定時間範圍的歷史資料,以方便查閱,也能夠在歷史曲線元件上直接輸出目前顯示區段的CSV檔及列印顯示區段包含的資料記錄。
    • 支援事件報表,紀錄事件地點、時間及內容,可匯出事件報表供外部系統彙整。
  • 設備連動相關規格
    • 室內對講機的防區警報能夠連動讀卡機系統遠端開門、能夠連動DO輸出、能夠連動IP CAM拍照或播放影像串流。
    • 室內對講機、門禁刷卡設備及Modbus I/O設備皆能連動IP CAM拍照並傳送通知,例如將照片傳送到指定的Line群組。

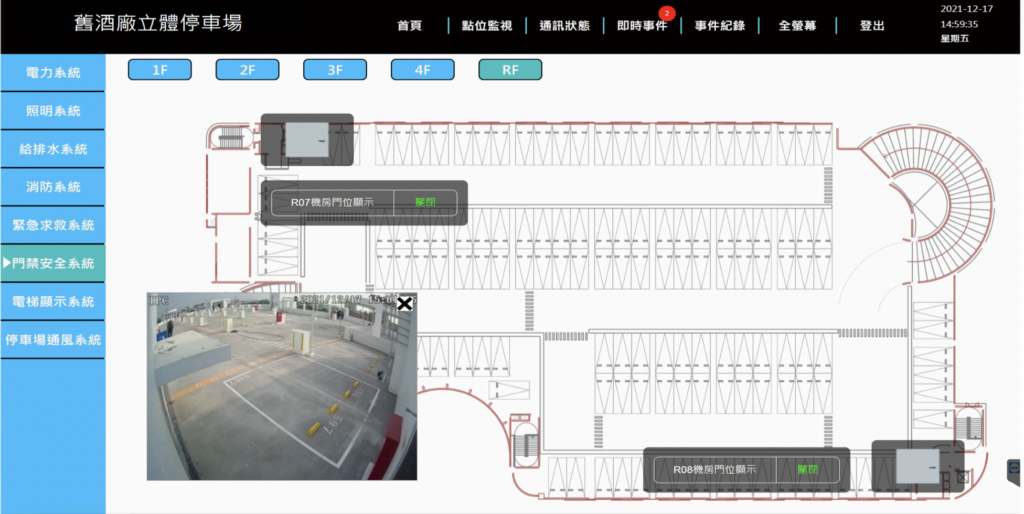

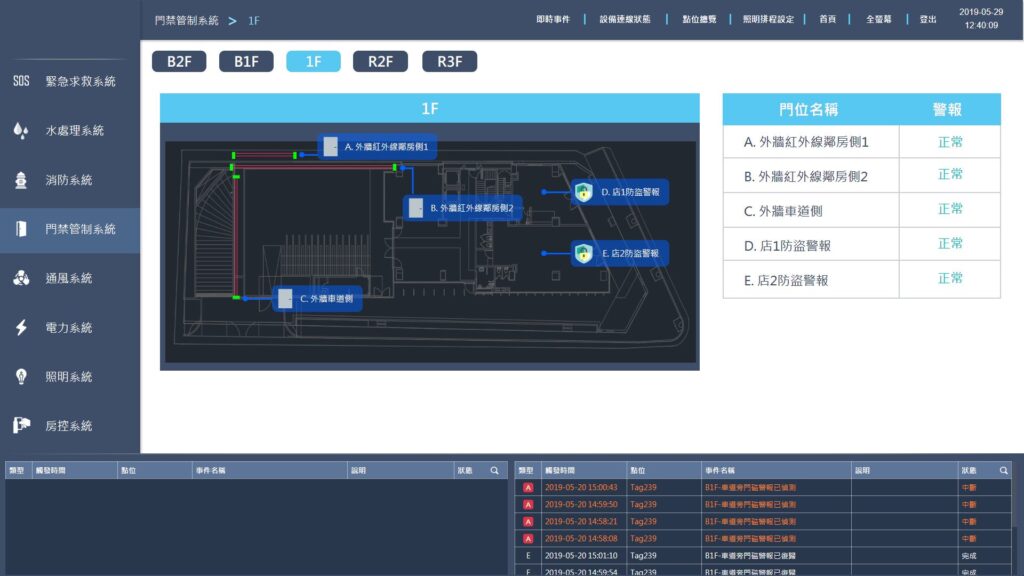

    • 監控系統能夠接收門禁系統的事件,並能在圖面上顯示即時的刷卡資訊,包含:最後刷卡的人員、卡號、時間及刷卡位置。
    • 室內對講機系統及門禁刷卡系統皆能使用監控系統的事件通知機制,當偵測到上述的事件,能夠透過監控系統提供的內建功能跳至對應的電子地圖、語音播放、傳送簡訊、傳送電子郵件及執行Line通知等。

VBELL中央監控系統主機型錄下載
